产品简介：

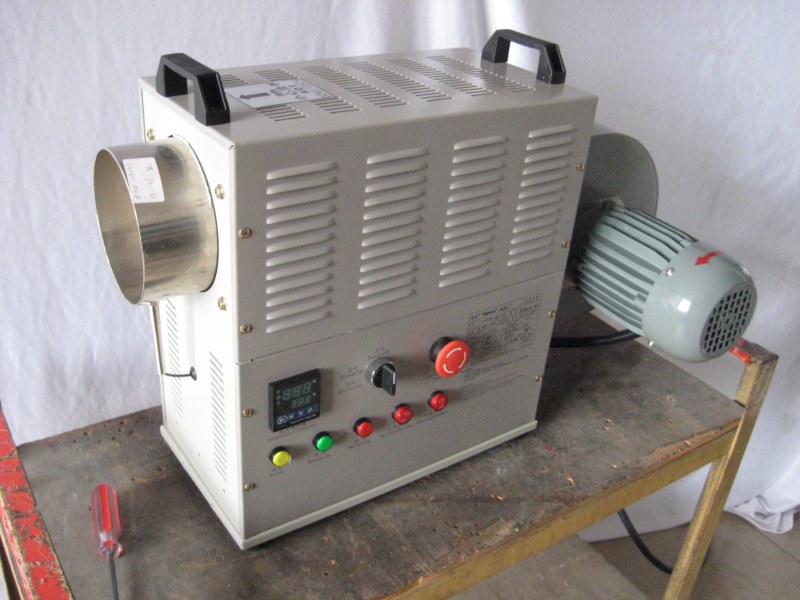

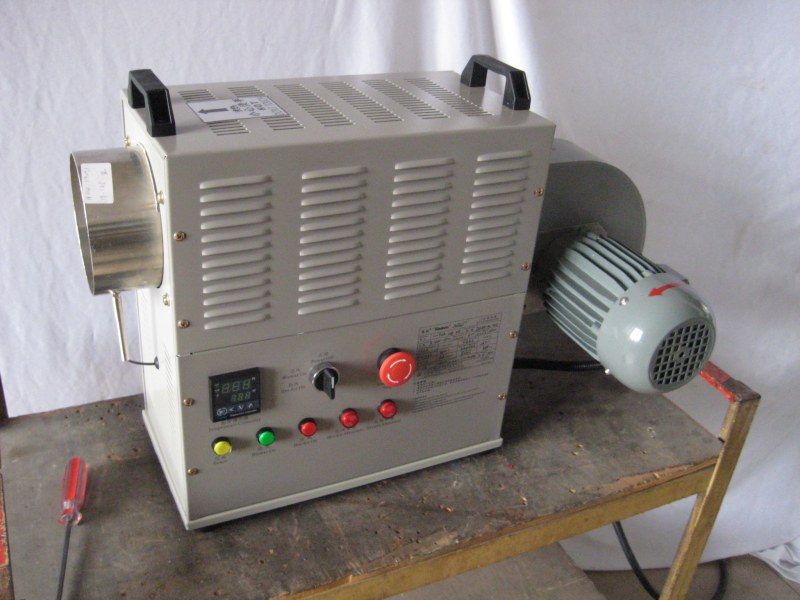

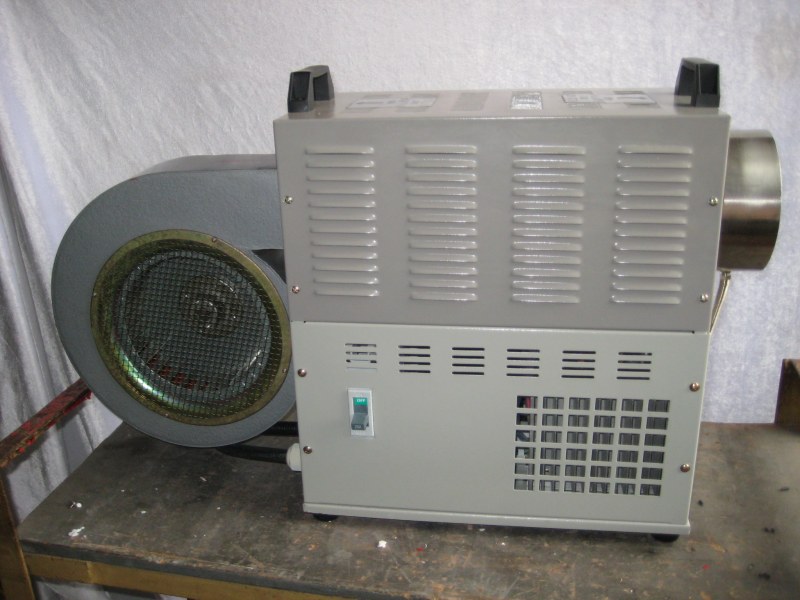

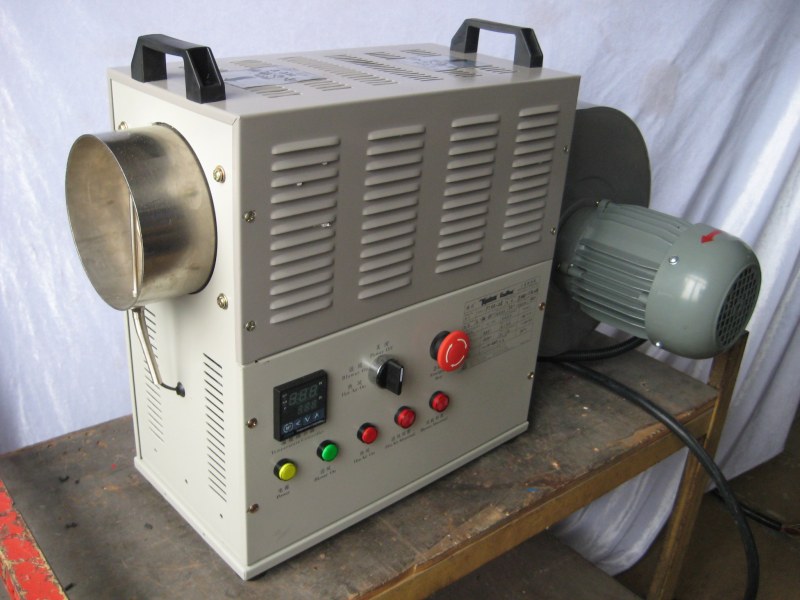

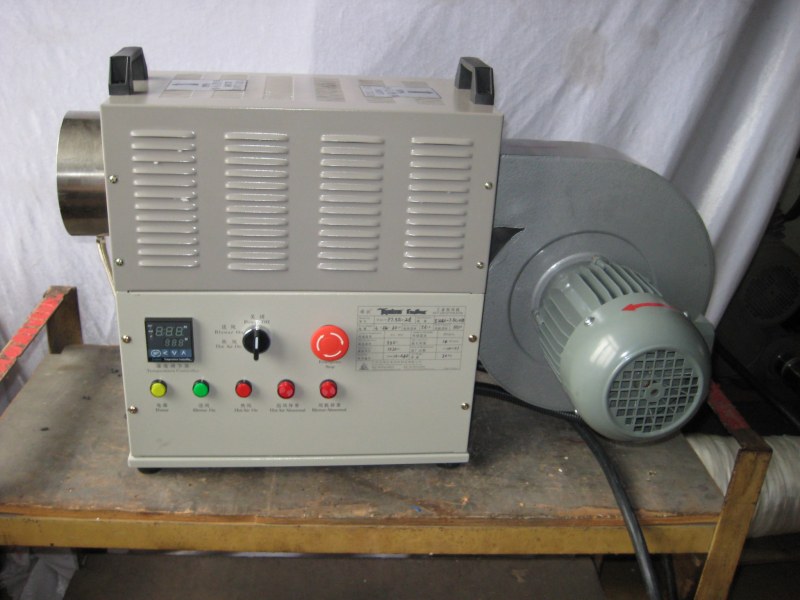

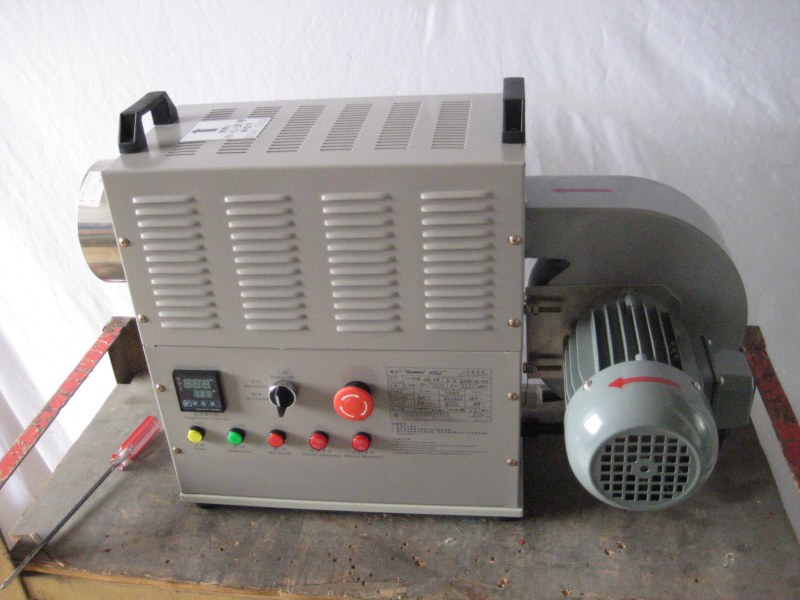

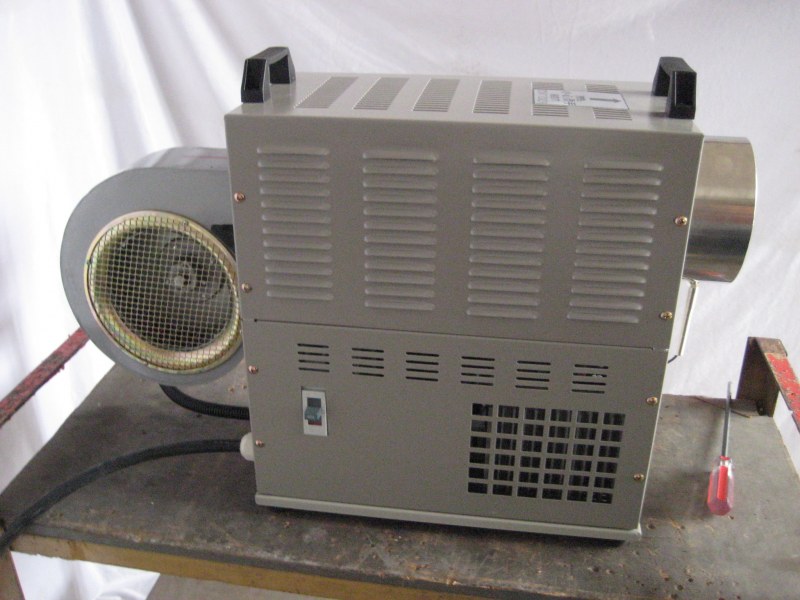

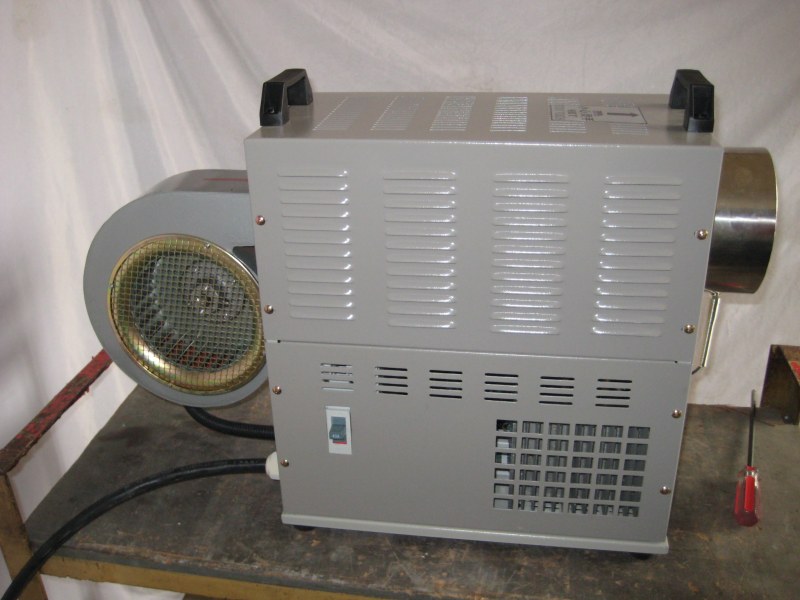

PreciHeat™  HG-HP-T涡流型高压热风机系列

    工业热风机在电子、食品、制药、印刷、包装、清洗、热处理……各行业有十分广泛的应用前景。3L工业热风机是现代工业热源升级换代的首选产品，是热风输送炉、干燥炉、烘箱、封装机等自动化机械的最佳热风源配置。

l 采用非磁性镍铬丝通电加热空气作热风源，干净卫生，符合环保。设有防干烧折断功能。

l 巧妙专利骨架发热丝设计，空气从螺旋电热丝内/外侧均匀通过，热交换近100%，风压损失少，流量少。

l 控制线路板的电压为12/24VDC，更形安全，并有信号输出端子可另连接PLC或变频器，温度由PID/SSR控制，精度高，反馈快，持久耐用。

l 设有多重过热过载保护装置，三型以上还有防倾倒自动保护功能（B型机及ⅠⅡ机除外）充分保证设备安全，可全年365日无人看守工作。

l 出风口设置K型热电偶，直接检测控制，出风温度恒定。

l 多纤保温棉隔热，坚固机壳，使用安全可靠，可长期保持高温工作。

l 连续使用温度可达350℃，应用广泛。

l 另有远程开关(6m)及电机保护器（经济型用）可供选配。

l 标准型采用国内外品牌电气主控件（如变频器模块，PID温控器，SSR， 断路器，中间继电器，磁力开关等）。PID温控器精度为±1%，并配有远程开关端子；

经济型采用国内品牌电气主控件（如PID温控器，SSR， 断路器，中间继电器，磁力开关等），不配变频器。PID温控器精度为±1%；

特点及比较：

腾龙发热器与一般发热管的比较如下表：

序 号	腾龙发热器	一般发热管
1	热风直接通过发热丝发出,热交换效率几达100%.	热风由发热丝通过填充料而至护套再行发出,效率大大降低.
2	由于热风直接由发热丝所得(升温及降温时间亦较快).	由于热风是间接加热所得(升温时间较长,亦降低使用寿命).
3	无填充料,不会因填充料老化而影响质量.	发热管内填充料容易老化,影响发热效果.
4	可直观及直接验查发热丝,及时发现问题.	内藏发热丝如有问题难以察觉,容易产生危险.
5	发热丝螺旋型/圆形卷成,总长度较直绕长多倍,表面功率更低(低至3.8W/cm2),使用寿命更长.	内藏发热丝表面功率密度(W/cm2)较高,使用寿命大大减少.
6	内藏超温保护装置可保护发热丝因缺少风量而烧断.	无此功能.



型号说明：                           规格说明：

HG-HP □A-T-□                     □□-□C□-□

                 改型序号

                      涡流风机                                     风机功率(kW)(040:400W  2.2:2.2kW)

                      电热功率(kW)                                 控制线路 X :12/24VDC; —:220VAC

                      高压热风机代号                               电热功率(kW)

                               电压(V)

                                                                   电源相数













※设计或资料如有变更，以最新修订为准，恕不另行通知。                                              CAT1401/MC/HG-HP-1





Topalone® 腾龙®

PreciHeat™  HG-HP-T涡流型高压热风机系列

型号			HG-HP3A-T-219	HG-HP5A-T-229	HG-HP7.5A-T-239	HG-HP10A-T-419
(标准型/经济型)			S/E	S/E	S/E	S/E
规格			1220-3C□-040	3380-5C□-075	3380-7.5C□-1.5	3380-10C□-1.5
电源50Hz			1φ220V	3φ380V	3φ380V	3φ380V
电热功率			3kW	5kW	7.5kW	10kW
出风温度调节范围			常温~350oC	常温~350oC	常温~350oC	常温~350oC
进风口温度			常温	常温	常温	常温
出风口口径			2″或21/2″	2″或21/2″	21/2″或3″	21/2″或3″
风   机	功率		400W	750W	1.5kW	1.5kW
	最大风量	S	1.6m3/min	1.9m3/min	4.0m3/min	4.0m3/min
		E	1.3m3/min	1.7m3/min	3.4m3/min	3.4m3/min
	最高风压	S	13kPa	15kPa	21kPa	21kPa
		E	12kPa	14kPa	19kPa	19kPa
重量			40kg	51kg	60kg	79kg





型号			HG-HP15A-T-429	HG-HP15A-T-439	HG-HP15A-T-449	HG-HP20A-T-459
(标准型/经济型)			S/E	S/E	S/E	S/E
规格			3380-15C□-2.2	3380-15C□-5.5	3380-15C□-7.5	3380-20C□-5.5
电源50Hz			3φ380V	3φ380V	3φ380V	3φ380V
电热功率			15kW	15kW	15kW	20kW
出风温度调节范围			常温~350oC	常温~350oC	常温~350oC	常温~350oC
进风口温度			常温	常温	常温	常温
出风口口径			3″或4″	3″或4″	3″或4″	4″或5″
风   机	功率		2.2kW	5.5kW	7.5kW	5.5kW
	最大风量	S	5.8m3/min	10m3/min	10m3/min	10m3/min
		E	5.2m3/min	8.8m3/min	8.8m3/min	8.8m3/min
	最高风压	S	22kPa	29kPa	33kPa	29kPa
		E	21kPa	27kPa	29kPa	27kPa
重量			89kg	168kg	175kg	203kg



型号			HG-HP20A-T-469	HG-HP30A-T-619	HG-HP30A-T-629
(标准型/经济型)			S/E	S/E	S/E
规格			3380-20C□-7.5	3380-30C□-5.5	3380-30C□-7.5
电源50Hz			3φ380V	3φ380V	3φ380V
电热功率			20kW	30kW	30kW
出风温度调节范围			常温~350oC	常温~350oC	常温~350oC
进风口温度			常温	常温	常温
出风口口径			4″或5″	4″或5″	4″或5″
风   机	功率		7.5kW	5.5kW	7.5kW
	最大风量	S	10m3/min	10m3/min	10m3/min
		E	8.8m3/min	8.8m3/min	8.8m3/min
	最高风压	S	33kPa	29kPa	33kPa
		E	29kPa	27kPa	29kPa
重量			205kg	220kg	227kg



可改配其他适合电压或频率之电源

其他参考资料

—配套温控箱（见《温控箱》简介）

—配套耐温过滤器（见《耐温过滤器》简介）

—配套耐温软管（见《耐温软管》简介）
